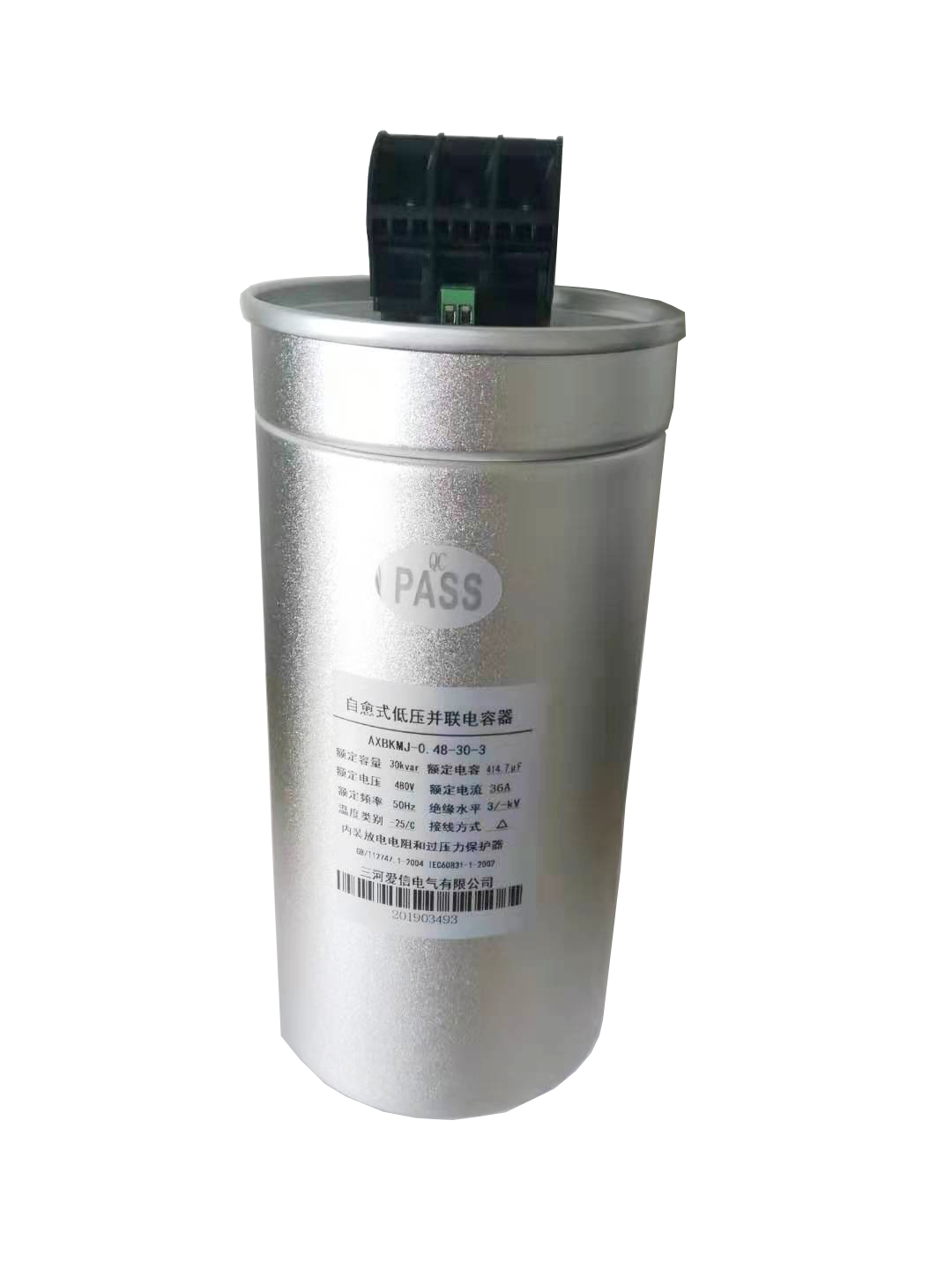

AXBKMJ電容器

主要特點

16613933404e13fc

1.特有工藝流程,保障了產品能夠適應較高的環境溫度和系統電壓波動較大的場所。

2.圓柱形陽極化處理鋁外殼,散熱快,溫升低,不生銹,采用進口聚丙烯膜自愈能力強。

3.配備放電電阻、二次溫度保護和內置過壓切斷裝置,延長電容器使用壽命。

4.引進高端先進卷繞生產線,充分保障產品的穩定性和優越性能。

5. 獨特的防觸電接線端子,ABS一次性成型,耐熱,阻燃,防腐蝕性能好。

6.根據客戶需求設計各種場合適用接線端子,靈活多樣,ISO管理標準。



電容器-3


運行條件

圖片1

 運行工作環境,高達55℃

 操作頻率,高達10000次/年

 含諧波時,耐受電流 1.5×In

 海拔≤2000m


技術亮點

圖片1

 防觸電接線端子,維護方便

 三重保護,放電電阻,二次溫度保護和內置過壓切斷裝置

 陽極化處理磨砂鋁外殼

 采用進口聚丙烯膜自愈能力強

 平均壽命高達170000小時


技術指標

圖片1

損耗角正切值          DF≤0.001

額定容量kvar          5-50kvar

耐受電壓極間          工頻2.15Un.2s

最高允許過電壓       1.1Un

最高允許過電流       2 In(同時含諧波)

極對殼耐壓              額定電壓600V及以下產品施加電壓3.6kV、5s

絕緣性                    極殼間: 500VDC/1min > 1000MQ

額定電壓                 600V及以上產品施加電壓7.2kV、5s

自放電特性             斷開電源3min內,剩余電壓降至50V或以下

防護                       IP20

保護功能                二次保護溫控開關、過壓切斷防爆、自愈防爆、防觸電接線端子

內部填充物             PU樹脂、充氣

產品型號及說明

圖片1

AXBKMJ-480-30-3


說明:

①企業標識

②產品系列代號(自愈式低壓并聯電力電容器)

③額定電壓(V)

 額定電容( kvar )

⑤補償方式(3:三相共補,1:單相分補)


二次保護裝置

圖片1

電容器端子引出結構為大電流型,主要用于大容量的場合使用,最大可滿足35mm2導線使用。采用新型安全防爆結構,端子采用積木組合結構,其外觀更美觀精巧,產品內部為充氣結構。性能穩定可靠,具有極高的抗涌流能力,滿足高環保等級要求。

當系統由于電網諧波、過電壓使用等原因引起電容器超溫運行,該結構電容器將輸出以控制信號,切斷投切開關,進入超溫保護狀態,禁止電容器投入電網,直到環境降低到可接受范圍才能轉入工作狀態,延長電容器和電抗器串聯的失諧補償和調諧濾波系統中,可將多只電容器的二次保護電路串聯使用,避免由于一只或多只電容器失效引起的調諧振點偏離,而導致某次諧波電流放大,造成系統崩潰。將偶然失效的系統強制性退出工作狀態,直到妥善維修完成,防止事故的擴大。


166139381054c0df

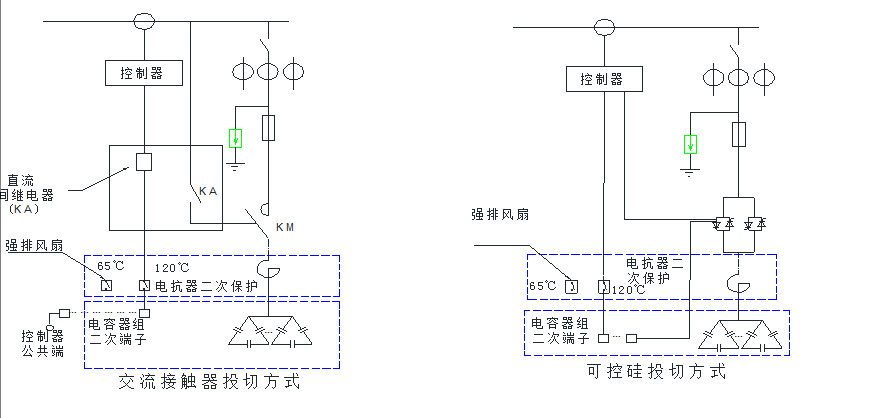

二次保護裝置接線圖

圖片1

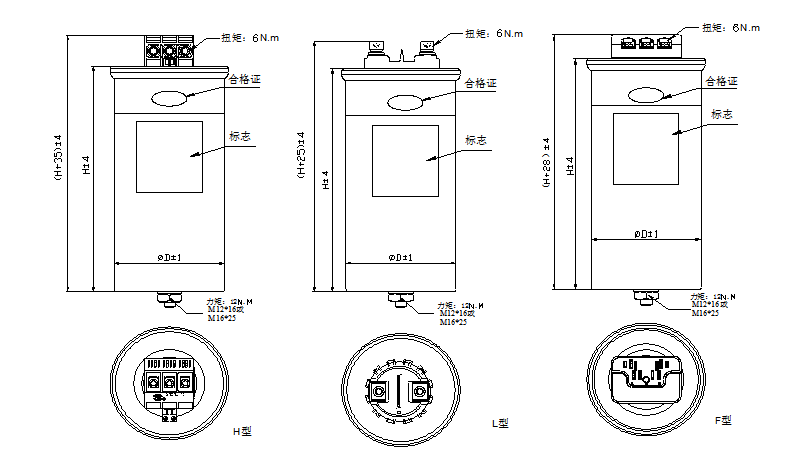

示意圖

圖片1




使用提示

圖片1

 電容器在安裝時應保證有良好的通風環境,防止溫度過高,如安裝在通風不好的場所,應用風扇進行強制通風。

 安裝時電容器之間應留有不小于30mm的距離,底部固定螺栓安裝扭力矩12N.m,接線端子安裝扭力矩6N.m。電容器頂部確保產品失效防爆變形空間不小于30mm。

 電容器端子上的連接導線建議使用軟導線連接,不允許接雙線,保證接觸良好;

 電容器安裝時要求安裝在柜內最下層,不宜混合安裝或置于電抗與可控硅等發熱產品的上層或同同層。

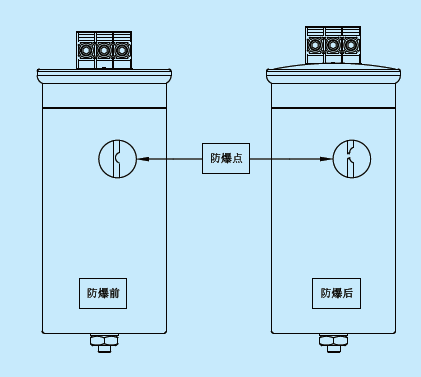

安全保護系統

圖片1

過電壓,過電流及速熔三重保護電容過熱,過載或臨近使用壽命期限時會產生大暈擊穿氣體,電容內的氣壓會迅速上升,從而會使帶有凹槽的保護裝置開啟,最大拉伸超過1cm即可拉斷,當電容瞬間承受極大電流沖擊時拉斷點也可熔斷保護。

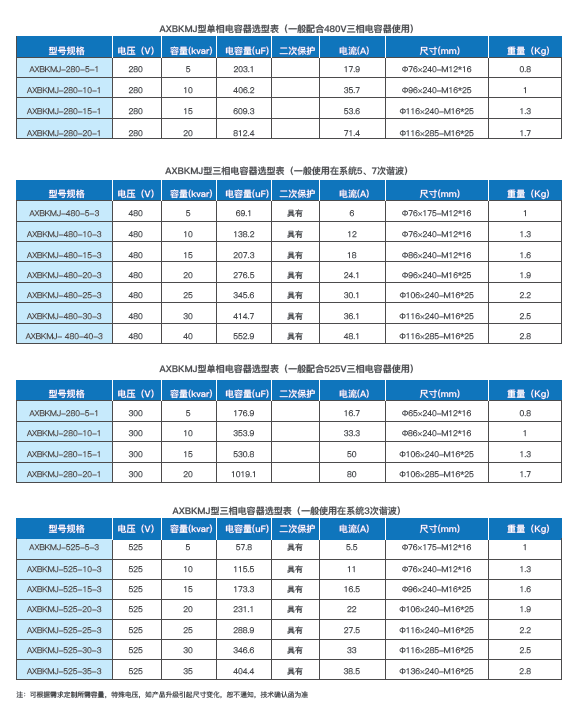

選型表

圖片1
