AXCKSG電抗器



主要特點

圖片1

1.純干式結構,樹脂澆注,帶二次保護溫度控制開關。

2.采用優質硅鋼片,高絕緣等級繞組,產品低溫升,低損耗,低噪音,過載能力強。

3.采用真空加壓浸漆技術,使繞組和鐵芯牢固更完美結合,防腐性強,結構堅固。

4.主要用于高諧波或通道式濾波場合。


應用場合

圖片1

電容器在無功補償回路中往往受到諧波電流、合閘涌流及過電壓的影響,造成電容器容易損壞,因此串聯一定比例的電抗器,用以抑制和吸收部分諧波,可以顯著提高供電系統的可靠性和穩定性,在很多情況下,如電網諧波含量大時,則必須串聯與電容配套的電抗器。


電抗器的作用

圖片1

1.抑制諧波放大,并且濾除一定比例的諧波。

2.抑制投入電容器時的涌流,保護電容器及其它元器件。

3.經過精確搭配,與電容器串聯組成無源濾波器,可以精確濾除某次諧波。





技術指標

圖片1


配套電容器額定電壓           280V,300V,480V,525V,690V

電抗器相數                         單相,三相

配電容器使用電壓               300V、480V、525V

額定電感偏差                      0~3%

電抗率                                7% 、14%

三相電感平衡率                  ±3%

三相電阻平衡率                  ≤2%

耐溫等級                            F級(155℃)、H級(180℃)

工頻耐壓                            3KV/1min

線性度                               額定工頻1.4~1.8倍電流下電感值與額定電感值之比,不低于95%

負載能力                           額定工頻2In電流下能長期工作運行(包含系統諧波)

溫升                                   電流:In=45K,2In=75K

噪音                                   ≤40dB

執行標準                            GB/T1094.6-2011、 IEC 60076-6 2007

安裝間距                           >50mm


產品型號及說明

圖片1

AX CKSG-4.2/480-7%

說明:

[1]企業標識

[2]產品系列代號(干式串聯電抗器)

[3]電抗器容量

[4]額定電壓(V)

[5]電抗率(7%,14%)

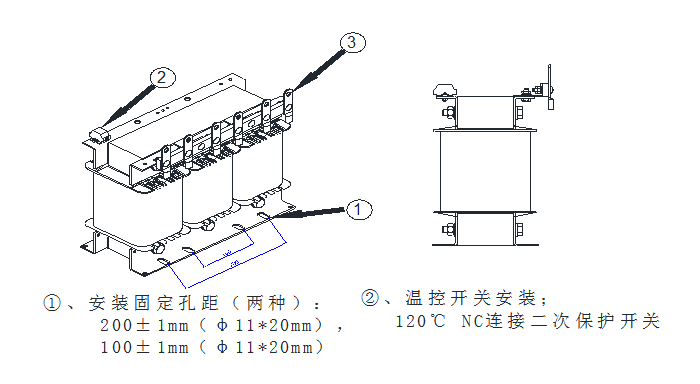

示意圖
